МЕТАЛЛИЧЕСКИЕ БАЛКИ

Металлические балки остаются наиболее востребованным материалом при сооружении металлических каркасов для промышленных, административных и общественных зданий каркасного типа. Также они используются для возведения перекрытий в новом строительстве и реконструкции объектов различного назначения. Мы производим любые изделия как по собственным чертежам, так и по проекту заказчика, быстро изготовим балки из сварного или прокатного двутавра с линейными размерами.

Компания МК Монтеко готова выполнить расчет металлической балки перекрытия и изготовить необходимые элементы перекрытия или каркаса.

Мы изготавливаем:

БК

Балки подкрановые

БР

Балки рабочих площадок

БП

Балки подстропильные

БС

Балки стропильные

БМ

Балки для подвески монорельсов

а также:

  1. Балки перекрытия из прокатного двутавра, опорные балки, сварные балки перекрытия постоянной и переменной высоты с параллельными или не параллельными полками.
  2. Балки из прокатного двутавра для металлических колонн типовых серий и по чертежам КМ.

Балки сварные для металлических колонн типовых серий и по чертежам КМ.

МЕТАЛЛИЧЕСКИЕ РАМЫ

 В сфере строительства набирает обороты тренд на возведение одноэтажных производственных помещений на основании металлических рам с переменным сечением. На единицу объема здания приходится минимальное количество материалов, это делает такой способ очень выгодным для возведения промышленных объектов.

Мы можем предложить Вам следующие виды рам:

  1. Сплошные рамы (применяются для каркасов зданий с плоской или наклонной крышей).
  2. Решетчатые сквозные рамы (используются для построения каркаса здания с плоской или наклонной кровлей).
  3. Комбинированные рамы
  4. Рамы для машин, технологического оборудования, производственных и прочих установок.

МЕТАЛЛИЧЕСКИЕ ФЕРМЫ

На данный момент использование металлических конструкций в строительстве промышленных и общественных зданий является одним их популярнейших методов возведения данных сооружений. Такие конструкции  экономически выгоднее, легче и более просты в производстве по сравнению с классическими железобетонными покрытиями.

МЕТАЛЛИЧЕСКИЕ ФЕРМЫ - СТРОИТЕЛЬНЫЕ, СТРОПИЛЬНЫЕ, ПОДСТРОПИЛЬНЫЕ

Ферма – это конструкция из соединенных в узлы стальных стержней, обеспечивающих жесткость и устойчивость фермы. Ее составляющими элементами являются пояс, формирующий контур фермы, и решетка, конструкцию которой составляют стойки и раскосы на сварке.

Металлическая ферма обладает надежностью и легким весом, поэтому удобна при транспортировке на объект. Изготовление фермы оптимально по расходам материалов, а сама конструкция выдерживает большие нагрузки, поэтому используется как опора и перекрытие.

Виды ферм

Металлические фермы различают по очертанию поясов, виду решетки и типу сечения стержней ферм.

Очертания поясов ферм

  • фермы треугольного очертания с применением в консольных и балочных системах при сосредоточенной нагрузке в середине пролета, на кровлях с большим уклоном (двускатные) и с высокой нагрузкой (односкатные)
  • фермы с параллельными поясами с применением в покрытии кровли – экономичный вариант с использованием стоек и раскосов одинаковых размеров
  • сегментные фермы с криволинейным очертанием пояса эффективны при сооружении кровли со светопрозрачным покрытием
  • фермы полигонального очертания с применением в конструировании больших пролетов и мостовых конструкций выдерживают большие нагрузки от тяжелого настила и осадков
  • фермы трапецеидального очертания с применением для прочности каркаса здания.

Типы решеток ферм определяются от схемы приложения нагрузок, очертания поясов и конструктивных требований проекта. Тип решетки определяет будущий вес фермы, ее внешний вид и трудозатраты.

Фермы по типам решеток

  • треугольная система решетки применяется в фермах с параллельными поясами или трапецеидального очертания
  • раскосная система решетки применима при небольшой высоте ферм, а по стойкам передаются большие усилия

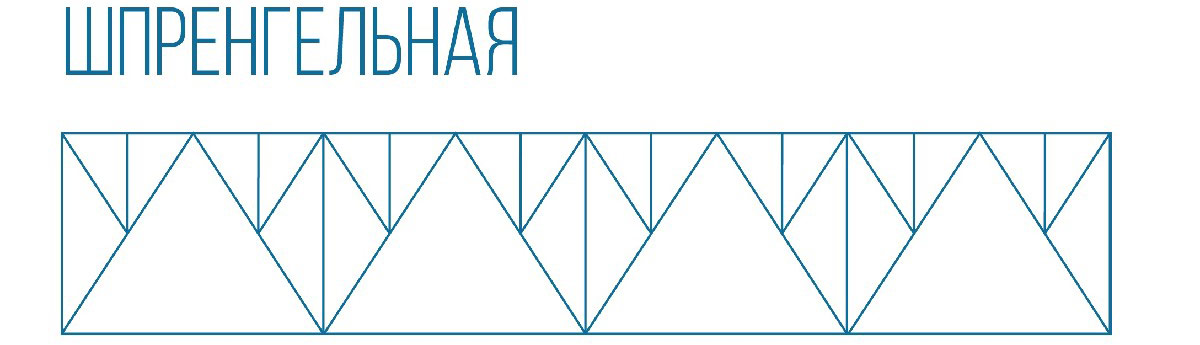

  • шпренгельная решетка применима при сосредоточении нагрузок к верхнему поясу и для уменьшения длины расчетного пояса
  • крестовая решетка применима при нагрузке на ферму в обоих направлениях
  • перекрестная решетка применима в фермах с поясами, выполненными из тавров
  • ромбическая решетка обладает большой жесткостью и применима в конструкциях на большие поперечные силы
  • полураскосная решетка обладает жесткостью и применима в конструкциях на большие поперечные силы (мосты, мачты, башни, вышки связи, высокие фермы).

Очертания поясов ферм





Фермы по типам решеток
